| 3. Budowa turbiny wiatrowej |

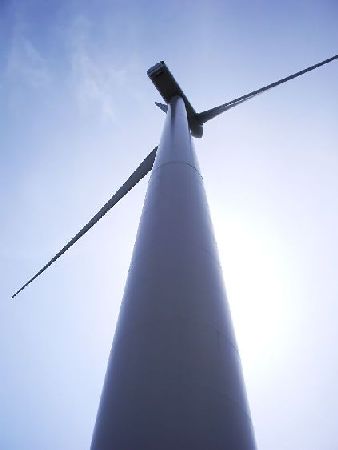

Elektrownia wiatrowa składa się z:
- fundamentu – w zależności od parametrów geologicznych podłoża wykonuje się fundamenty betonowe, zwykle w kształcie koła lub ośmioboku o promieniu ok. 17 m, wkopane na głębokość ok. 2,5 m
- wieży – zwykle jest to stalowa konstrukcja stożkowa, o przekroju koła, o średnicy podstawy ok. 4 – 6 m (malejącej w kierunku wierzchołka) i całkowitej długości ok. 40 – 120 m, składająca się z kilku lub kilkunastu połączonych ze sobą stalowych lub betonowych segmentów.
- gondoli – o przeciętnych wymiarach ok. 10 m (długość) x 3 m (wysokość) x 3 m (szerokość), w której znajduje się generator prądu. Gondola umieszczona jest na wieży i ustawia się automatycznie w kierunku wiatru.
- wirnika (rotora) – wirnik typowej turbiny wiatrowej składa się z trzech łopat, wykonanych na ogół z włókna szklanego lub węglowego, a jego średnica mieści się obecnie w przedziale 40 – 114 m.
- piasty – centralny element wirnika odpowiedzialny za obracanie się łopat.
|
|
