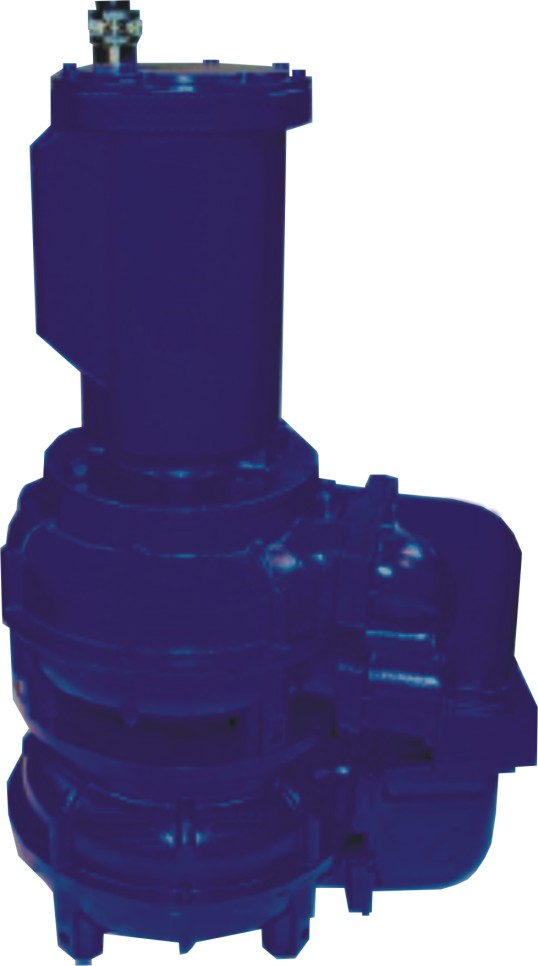

Dmuchawy zatapialne ORPU
Zastosowanie
Zatapialne urządzenia napowietrzające z typoszeregu TMV są przeznaczone do podawania powietrza i neutralnych gazów technicznych, umożliwiają wpowadzenie tlenu do reaktorów i są przeznaczone do pracy ciągłej. Dmuchawy zatapialne znajdują zastosowanie m.in. w: - instalacjach do klarowania wody, - napowietrzaniu ścieków w oczyszczalniach – komorach osadu czynnego, - mieszaniu wody lub ścieków podczas różnorodnych procesów technologicznych - napowietrzaniu wody w stawach hodowlanych,

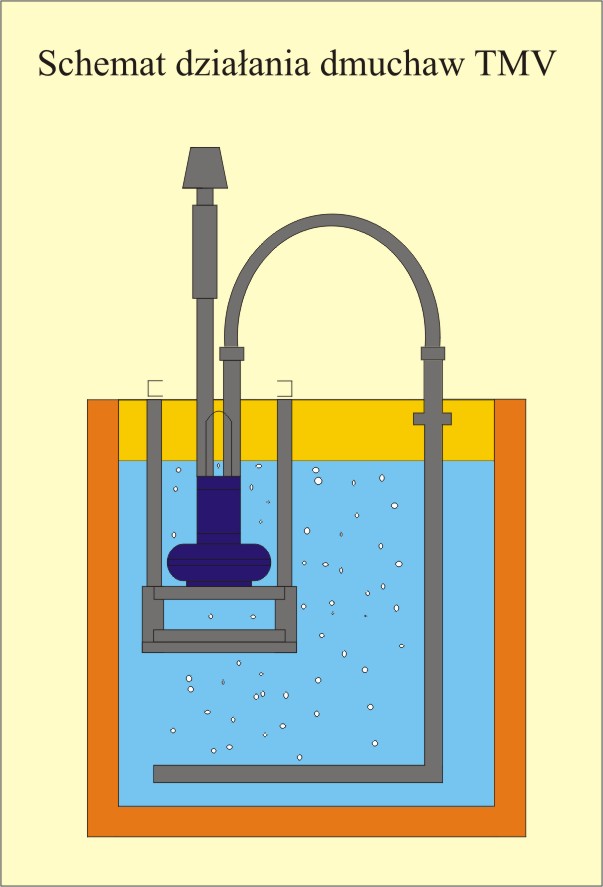

Zasada działania Pobór powietrza odbywa się poprzez czerpnię wyniesioną ponad zwierciadło medium napowietrzanego. Pobrane powietrze jest wprawiane w ruch spiralny poprzez tworzący się przepływ cyrkulacyjny w komorach łopatkowych koła oraz w pierścieniowym kanale. W ten sposób przy obrotach koło łopatkowego osiągane jest wielostopniowe sprężanie powietrza. Sprężony gaz następnie kierowany jest do systemu dyfuzorów, z których powietrze uwalniane jest do napowietrzanego medium.

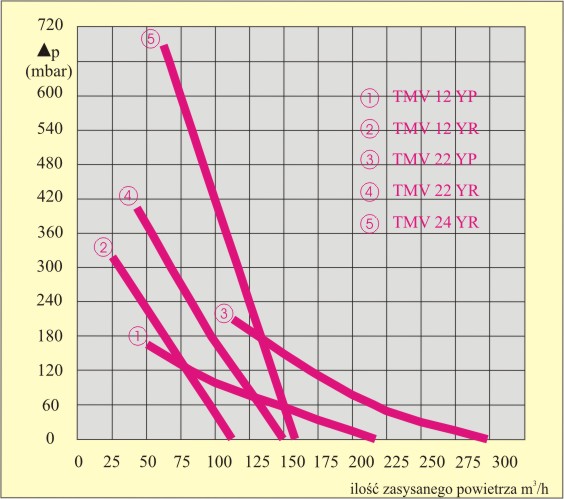

Wykres wydajności









 Typ Ilość
zasysanego
powietrza
(m3/ h)
Różnica
ciśnienia
(mbar)
Moc na
wale
(kW)
Prędkość
obrotowa n
(min-1)
Poziom
ciśnienia
akustycznego
dB(A)
 Masa
(kg)
 D1
(mm)
 H1
(mm)
 H2
(mm)
L1
(mm)
 L2
(mm)
 12YP  220  0-160  1,1 2850
 45  65  290  447 175
 291 150
 12YR  110  0-330  1,1 2850
 45  65  290  447  175 291
150
 22YP  300  0-200  2,2  2850  46 75  325 454
 182 330
167
 22YR  150  0-400  2,2  2850  46  75  325  454  182  330 167
 24YR  160  0-700  4,0  2850  48  115 325
 760  360 330
167

Wyposażenie
- mocowanie zatapialnego urządzenia napowietrzającego jest każdorazowo dopasowane do specyficznych wymogów klienta,
- tłumik rurowy,
- filtr ssawny,
- adapter filtra,
- rurociÄ…g gumowy,
- zawór bezpieczeństwa,
- niezbędne wyposażenie do wyciągania,
- wykonanie materiałowe: stal nierdzewna, żeliwo. Dostępne są również urządzenia w wykoaniu specjalnym, przeznaczonym do stref zagrożonych wybuchem – zgodnie z Dyrektywą ATEX (opcja),

Cechy produktu
- produkowane powietrze pozbawione jest czÄ…stek oleju,
- minimalna liczba ruchomych części,
- brak zaworów,
- brak uszczelnień ścieralnych,
- niezawodność techniczna,
- redukcja nakładów inwestycyjnych,
- obniżenie kosztów eksploatacyjnych,
- zmniejszenie zużycia energii elektrycznej,
- niski poziom hałasu.
